把被測的非電量變化轉換為線圈互感量變化的傳感器稱為互感式傳感器。這種傳感器
是根據變壓器的基本原理制成的，并且次級繞組都用差動形式連接，故也稱差動變床器式
傳感器。差動變壓器式傳感器的結構形式較多，有變隙式、變面積式和錁線管式等，但其
工作原理基本一樣，在非電量測量中，應用zui多的是螺線管式差動變壓器，它可以測量
1?100 mm范圍內的機械位移，并具有測量精度高、靈敏度尚高、結構簡單、性能可靠等
優點。

3. 2.1差動變壓器式傳感器結構與工作原理

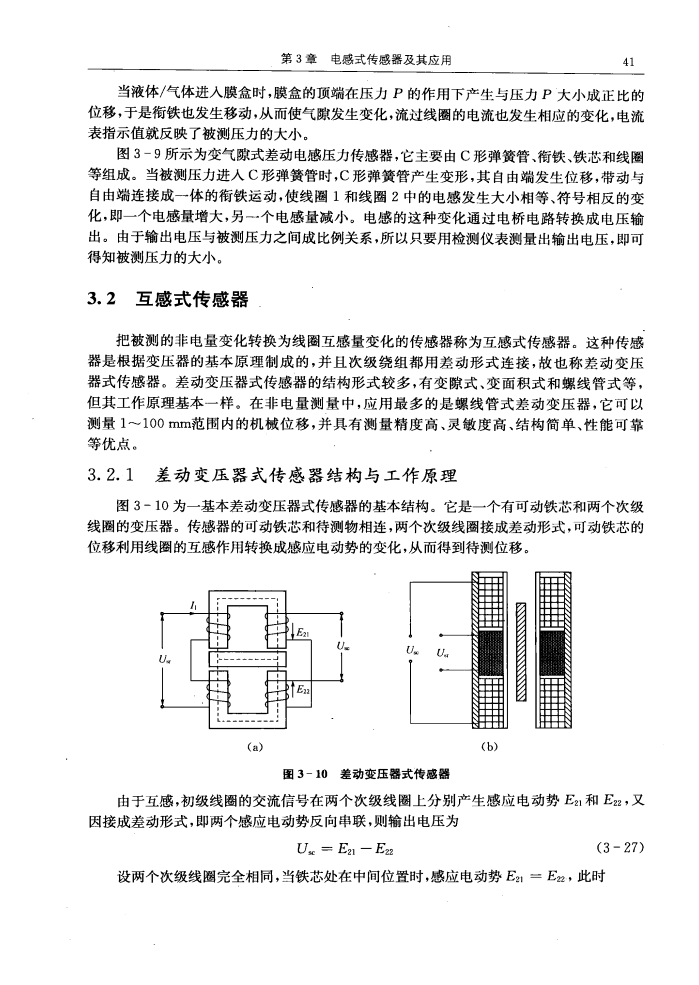

    圖3 - 10為一基本差動變壓器式傳感器的基本結構。它是一個有可動鐵芯和兩個次級線
圈的變壓器。傳感器的可動鐵芯和待測物相連，兩個次級線圈接成差動形式，可動鐵芯的位
移利用線圈的互感作用轉換成感應電動勢的變化，從而得到待測位移。
